USB soketli elektronik projelerinizde kullanmak için eski bir cihazdan USB Girişi sökme ve USB girişini devreye monte etme yöntemi. Hızlı ve kolay bir şekilde USB soketi demonte ve montaj işlemi.Bu içerikte neler var?
ADIM 1 : GEREKLİ PARÇA VE ALETLER
İhtiyacınız olan parça ve malzemeler.
Parçalar;
Küçük Devre Bordu (En az 4×5 ‘lik. 4 sıralı 5 delikli)
Dişi USB Soketi (Bozuk bir cihazdan sökülebilir)
4 Adet Pinli Mini Dişı Soket
Erkek soket yapmak için eski soket
Havya (Lehim Seti)
Yan Keski veya Maket Bıçağı
Silikon Tabancası (isteğe bağlı )
ADIM 2: USB SOKETİ LEHİMLEYİN
Mini devre bordumuza dışı USB jakını havya kulkanarak lehim ile sabitliyoruz.

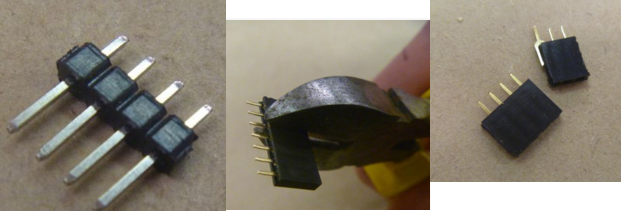

ADIM 3 : PİN BAŞLIKLARINI YAPMA
Şimdi dişi 4 lü veya tekli olup toplam 4 tane olan tek kablolu soketlerimiz var. Bu soketlere uyacak şekilde USB jakını monte ettiğimiz borda 4 tane erkek pin monte edeceğiz. Bunun için resimdeki gibi eski bir soketin pinlerini resimdeki şekle getirebilirsin.
Bu bölümü tamamen elinizdeki parça durumuna göre yapabilirsiniz. İster tek 4 erkek çıkış yapın ister bir sıra 4 lü erkek ve bir sıra 4 lü dişi yapın size kalmış. Dilerseniz soketsiz olarak kablolar devre borda direk olarak lehim de yapabilirsiniz. USB soketindeki pin yapısı aşağıda var ona bakarak yapabilirsiniz.
ADIM 4: PİN BAŞLIKLARINI BİRLEŞTİRME

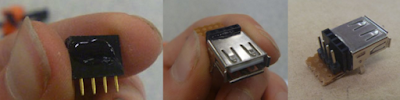

Eğer elinizde silikon tabancası varsa (veya sadece silikonu çakmak ile eriterek de yapabilirsiniz) resimdeki gibi silikon sürün ve pinleri devre bordu deliklerinden geçirip soketin arkasına yapıştırın.
ADIM 5 : İŞLEM TAMAM
Tarif edilen şekilde yaptıysanız artık elektronik devrenize monte edebileceğiniz bir USB soketinden hem dişi hem erkek pinlerle 2 çıkış alabilirsiniz. Ardinio projesinde uygulanmış bir USB soket örneğini paylaştım sizlerle.
USB soketi size bakacak şekilde
2. Pin Data – Kablosu (Veri bağlantısında kullanmak için)
3. Pin Data + Kablosu (Data bağlantısında kullanmak için )
4. Pin GND. Eksi uç kablosu.
